Specyfikacja techniczna

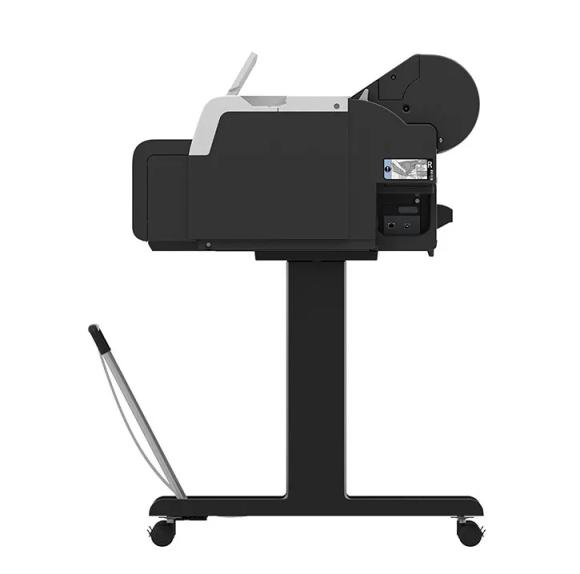

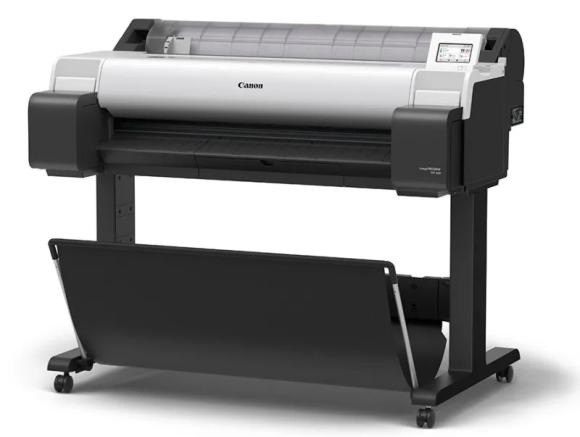

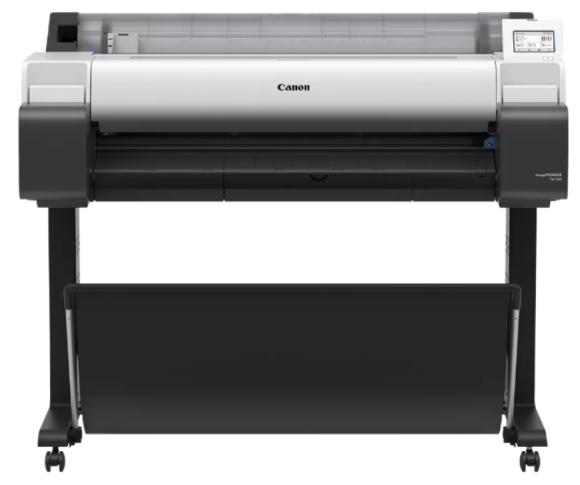

Canon imagePROGRAF TM-340

---

1. Informacje ogólne

Typ urządzenia:

• wielkoformatowa drukarka atramentowa

• 5 kolorów, 36 cali

Najważniejsze cechy:

• 5-kolorowy atrament pigmentowy

• nowy atrament amarantowy

• zbiorniki z atramentem 55 ml

• panel operacyjny 4,3 cala

• automatyczne wykrywanie rodzaju i ilości nośnika

• szybki powrót z trybu uśpienia

• drukowanie bez obramowania w dowolnym rozmiarze

• certyfikat EPEAT Gold

---

2. Technologia druku

2.1. System druku

Technologia druku:

• Canon Bubblejet on Demand

• 6 zintegrowanych kanałów kolorystycznych na 1 głowicy drukującej

Rozdzielczość drukowania:

• 2400 × 1200 dpi

Liczba dysz:

• łącznie: 15 360 dysz

• MBK: 5120 dysz

• BK, C, M, Y: po 2560 dysz

Dokładność odwzorowania linii:

• ±0,1% lub mniej

• wymagana regulacja przez użytkownika

• środowisko pracy i nośniki muszą odpowiadać warunkom regulacji

Rozstaw dysz:

• 1200 dpi × 2 linie

Objętość kropli atramentu:

• minimum 5 pl na kolor

---

3. System atramentowy

Typ atramentu:

• atrament pigmentowy

Kolory:

• czarny matowy (MBK)

• czarny (BK)

• błękitny (C)

• żółty (Y)

• amarantowy / magenta (M)

Pojemność zbiorników:

• startowy atrament w zestawie: 300 ml

  • MBK: 80 ml

  • BK, C, M, Y: 4 × 55 ml

• atrament w sprzedaży: 55 ml
  (MBK, BK, C, M, Y)

---

4. Zgodność z systemami operacyjnymi

Windows 32-bit:

• Windows 7

• Windows 8.1

• Windows 10

Windows 64-bit:

• Windows 7

• Windows 8.1

• Windows 10

• Windows 11

• Windows Server 2008R2

• Windows Server 2012

• Windows Server 2012R2

• Windows Server 2016

• Windows Server 2019

• Windows Server 2022

macOS:

• od macOS 10.15.7 do macOS 13

Obsługiwane protokoły przesyłania zadań:

• Apple AirPrint

Języki obsługi drukarki:

• HP-GL/2

• HP RTL

• JPEG (JFIF 1.02)

• CALS G4 (przesyłanie tylko przez FTP)

---

5. Interfejsy i komunikacja

Standardowe interfejsy:

• USB A: nie dotyczy

• USB B: Hi-Speed USB

• Ethernet:

  • IEEE802.3ab (1000base-T)

  • IEEE802.3u (100BASE-TX)

  • IEEE802.3 (10BASE-T)

• Bezprzewodowa sieć LAN:

  • IEEE802.11n

  • IEEE802.11g

  • IEEE802.11b

---

6. Pamięć

---

7. Szybkość drukowania

7.1. Rysunek CAD

Papier zwykły (A1):

• 0:21 (tryb szybki, ekonomiczny)

• 2,7 str./min

Papier zwykły (A0):

• 0:41 (tryb szybki, ekonomiczny)

• 0:42 (tryb szybki)

• 1:25 (tryb standardowy)

7.2. Plakat

Papier zwykły (A0):

• 0:43 (tryb szybki, ekonomiczny)

• 0:43 (tryb szybki)

• 1:25 (tryb standardowy)

Papier gruby powlekany (A0):

• 1:42 (tryb szybki)

• 3:10 (tryb standardowy)

---

8. Obsługa nośników

8.1. Podawanie i odbiór nośników

• Papier w rolce: jedna rolka, ładowanie od góry, odbiór z przodu

• Arkusze: ładowanie od góry, odbiór z przodu, podawanie ręczne przy użyciu dźwigni blokującej materiał

8.2. Szerokość nośników

8.3. Grubość nośników

• rolka / arkusze: 0,07–0,8 mm

8.4. Długość drukowania

Minimalna:

• papier w rolce: 203,2 mm

• arkusze: 279,4 mm

Maksymalna:

• papier w rolce: 18 m

• arkusze: 1,6 m

8.5. Rolka nośnika

• maksymalna średnica rolki: 150 mm

• średnica wewnętrzna rolki: 2 cale / 3 cale (opcja)

---

9. Marginesy

9.1. Zalecany obszar

Papier w rolce:

• góra: 20 mm

• dół: 3 mm

• po bokach: 3 mm

Arkusze (Apple AirPrint):

• góra: 20 mm

• dół: 31 mm

• po bokach: 3 mm

Arkusze (inne):

• góra: 20 mm

• dół: 20 mm

• po bokach: 3 mm

9.2. Obszar wydruku

Papier w rolce:

• góra: 3 mm

• dół: 3 mm

• po bokach: 3 mm

Papier w rolce – druk bez obramowania:

• góra: 0 mm

• dół: 0 mm

• po bokach: 0 mm

Arkusze (Apple AirPrint):

• góra: 3 mm

• dół: 12,7 mm

• po bokach: 3 mm

Arkusze (inne):

• góra: 3 mm

• dół: 20 mm

• po bokach: 3 mm

---

10. Druk bez marginesów

Szerokości zalecane (tylko rolka):

• 515 mm (JIS B2)

• 728 mm (JIS B1)

• 594 mm (ISO A1)

• 841 mm (ISO A0)

• 10", 14", 17", 24", 36"

Szerokości obszaru zadruku:

• 257 mm (JIS B4)

• 297 mm (ISO A3)

• 329 mm (ISO A3+)

• 420 mm (ISO A2)

• 515 mm (JIS B3)

• 8", 12", 15", 16", 18", 20", 22", 30", 34"

• 300 mm, 500 mm, 600 mm, 800 mm

Uwagi:
Druk bez obramowania w dowolnym formacie jest możliwy wyłącznie na papierze w rolkach zdefiniowanych przez użytkownika poza wymiarami wymienionymi powyżej.

---

11. Pojemność podajnika i odbioru

---

12. Zasilanie i środowisko pracy

12.1. Zasilanie

• prąd przemienny 100–240 V, 50/60 Hz

12.2. Pobór mocy

Domyślne opóźnienie przejścia w tryb uśpienia:

• około 5 minut

12.3. Warunki pracy

• temperatura: 15–30°C

• wilgotność względna: 10–80% (bez skraplania pary wodnej)

---

13. Poziom hałasu

---

14. Przepisy i certyfikaty

Oznaczenia:

• CE

• UKCA

Certyfikaty środowiskowe:

• CB

• EPEAT GOLD

---

15. Wymiary i masa

15.1. Urządzenie

Moduł główny z podstawą:

• 1285 × 868 × 1060 mm
  (kosz otwarty, pulpit operatora nie jest odchylony w górę)

• 1285 × 756 × 1060 mm
  (kosz zamknięty, pulpit operatora nie jest odchylony w górę)

Masa:

• 59,2 kg
  (z zespołem uchwytu rolki, bez atramentu i głowicy drukującej)

15.2. Wymiary i masa w opakowaniu

• 1462 × 912 × 801 mm

• 100 kg

---

16. Zawartość opakowania

• drukarka

• podstawka drukarki

• 1 głowica drukująca

• kabel zasilający

• 1 zestaw startowych zbiorników z atramentem

• instrukcja instalacji

• ulotka dotycząca bezpieczeństwa / standardowego środowiska

• karta adresowa LFP EUR

• arkusz z ważnymi informacjami

• instrukcja instalacji podstawy drukarki (podstawowa)

• informacja dotycząca programu PosterArtist WEB

Dołączone oprogramowanie:

• oprogramowanie dostępne do pobrania przez Internet
