Specyfikacja techniczna

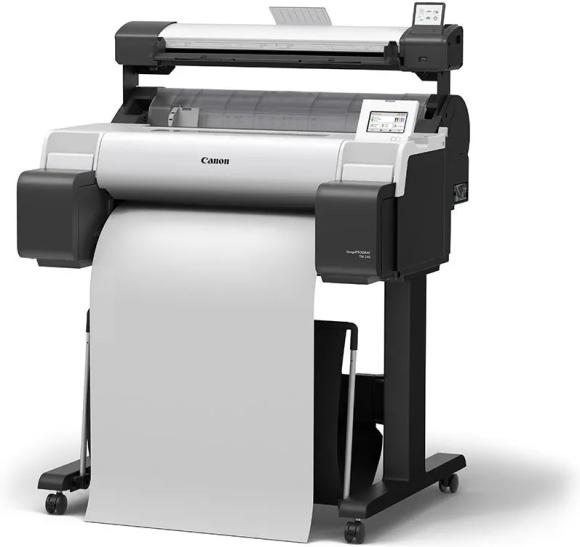

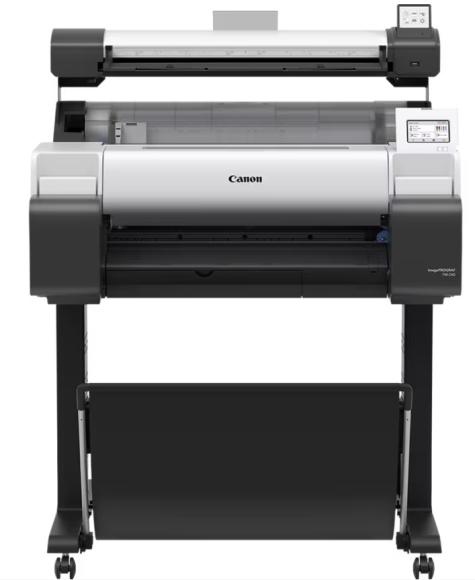

Wielkoformatowe urządzenie wielofunkcyjne 24" z modułem skanera Lm24

---

1. Najważniejsze cechy

• 5-kolorowy atrament pigmentowy
  kolory: czarny matowy, czarny, błękitny, żółty, magenta

• Zbiorniki z atramentem 55 ml

• Pulpit operatora 4,3"

• Automatyczne wykrywanie rodzaju i ilości nośnika

• Druk bez obramowania w dowolnym rozmiarze

• Zintegrowane funkcje skanowania

• Skanowanie do USB

• Równoległe drukowanie i skanowanie

---

2. Moduł skanera

2.1. Technologia skanowania

• SingleSensor z wielokierunkowym podświetleniem LED

2.2. Maksymalna rozdzielczość skanowania

• 600 dpi

2.3. Szybkość skanowania i kopiowania

Kopiowanie

Skanowanie

2.4. Tryby skanowania

• Skanowanie do pamięci USB – RGB / skala szarości / czerń i biel, TIFF
  (bez oprogramowania ScanAppL)

• Skanowanie do USB – RGB / skala szarości / czerń i biel, JPG, PDF, PDF/A, M-PDF
  (z oprogramowaniem ScanAppL)

• Skanowanie do komputera – RGB / skala szarości / czerń i biel, TIFF, JPEG, PDF, PDF/A, TIFF G4, M-PDF

• Kopiowanie – RGB / skala szarości / czerń i biel

• Kopiowanie i archiwizowanie – kopiowanie połączone ze skanowaniem do komputera

2.5. Integracja i obsługa

• Łączność z chmurą przez Canon Direct Print & Share

• Drukowanie realizowane przez Canon Direct Print & Share

2.6. Ścieżka papieru

• skanowanie obrazem do góry

• wyjście oryginału z tyłu

• prowadzenie papieru wyłącznie do przodu

2.7. Zakres obsługiwanych dokumentów

2.8. Dokładność skanowania

• 0,2% ±1 piksel

2.9. Interfejs skanera

• USB 2.0

• obsługa pamięci USB do 128 GB, format FAT32

2.10. Skanowanie do sieci

• przez aplikację ScanAppL z konfiguracją katalogu skanowania

2.11. Minimalne wymagania komputera

• Windows 10 / 11

• Ethernet 100 Mb/s

• procesor Intel Celeron / Core Duo / Core 2 Duo / Hyper-Threading 2,8 GHz lub AMD Dual-Core

• 2 GB RAM

• szybki dysk twardy 7200 RPM SATA

• min. 2 GB na aplikacje i 20 GB na obrazy

2.12. Języki aplikacji ScanAppL

• angielski

• francuski

• niemiecki

• włoski

• hiszpański

• chiński uproszczony

• chiński tradycyjny

• koreański

• rosyjski

• portugalski

• japoński

• czeski

• polski

2.13. Panel sterowania skanera

• ekran dotykowy 3,5 cala

2.14. Masa i wymiary skanera

Masa:

• 5,28 kg bez prowadnicy dokumentów

Wymiary:

• szerokość: 935 mm

• wysokość: 131 mm

Głębokość:

• bez prowadnicy zwrotu dokumentów, taca złożona: 146 mm

• bez prowadnicy zwrotu dokumentów, taca poziomo: 193 mm

• z prowadnicą zwrotu dokumentów, taca złożona: 206 mm

• z prowadnicą zwrotu dokumentów, taca poziomo: 253 mm

2.15. Zgodność

• Europa: CE

• inne kraje: CB

2.16. Zawartość zestawu skanera

• skaner Lm24

• wsporniki do montażu drukarki

• mocowania

• narzędzie 3 mm

• 2 stopki do ustawienia na biurku

• 2 prowadnice krawędzi papieru

• 1 prowadnica zwrotu dokumentów

• wzorzec kalibracji

• płyta CD z oprogramowaniem ScanAppL i plikami PDF

• pełna instrukcja obsługi

• skrócona instrukcja obsługi

• kabel Ethernet 2 m

• przewody zasilające 2 m

---

3. Moduł drukarki

3.1. Technologia druku

Typ drukarki:

• 5 kolorów, 24 cale

Technologia druku:

• Canon Bubblejet on Demand

• 6 zintegrowanych kanałów kolorystycznych na 1 głowicy drukującej

Rozdzielczość drukowania:

• 2400 × 1200 dpi

Liczba dysz:

• łącznie: 15 360

• MBK: 5120

• BK, C, M, Y: po 2560

Dokładność odwzorowania linii:

• ±0,1% lub mniej

• wymagana regulacja użytkownika

Rozstaw dysz:

• 1200 dpi × 2 linie

Objętość kropli atramentu:

• minimum 5 pl na kolor

---

3.2. System atramentowy

Typ atramentu:

• atrament pigmentowy

Kolory:

• MBK / BK / C / M / Y

Pojemność zbiorników startowych:

• łącznie 300 ml

• MBK: 80 ml

• BK, C, M, Y: 4 × 55 ml

Atrament w sprzedaży:

• 55 ml

---

3.3. Zgodność z systemami operacyjnymi

Windows 32-bit:

• Windows 7

• Windows 8.1

• Windows 10

Windows 64-bit:

• Windows 7

• Windows 8.1

• Windows 10

• Windows 11

• Windows Server 2008R2

• Windows Server 2012

• Windows Server 2012R2

• Windows Server 2016

• Windows Server 2019

• Windows Server 2022

macOS:

• od macOS 10.15.7 do macOS 13

Obsługiwane protokoły:

• Apple AirPrint

Języki drukarki:

• HP-GL/2

• HP RTL

• JPEG (JFIF 1.02)

• CALS G4 (przesyłanie tylko przez FTP)

---

3.4. Interfejsy

• USB A: nie dotyczy

• USB B: Hi-Speed USB

• Ethernet:

  • IEEE802.3ab (1000base-T)

  • IEEE802.3u (100BASE-TX)

  • IEEE802.3 (10BASE-T)

• Wi-Fi:

  • IEEE802.11n

  • IEEE802.11g

  • IEEE802.11b

---

3.5. Pamięć i dysk

---

3.6. Szybkość drukowania

Rysunek CAD – papier zwykły A1

Plakat – papier zwykły A1

Plakat – papier gruby powlekany A1

---

3.7. Obsługa nośników

Podawanie i odbiór nośników:

• papier w rolce: jedna rolka, ładowanie od góry, odbiór z przodu

• arkusze: ładowanie od góry, odbiór z przodu, podawanie ręczne z użyciem dźwigni blokującej

Szerokość nośników:

Grubość nośników:

• 0,07–0,8 mm

Minimalna długość druku:

Maksymalna długość druku:

Maksymalna średnica rolki:

• 150 mm

Średnica wewnętrzna rolki:

• 2 cale / 3 cale (opcja)

---

3.8. Marginesy

Zalecany obszar

Papier w rolce

• góra: 20 mm

• dół: 3 mm

• boki: 3 mm

Arkusze (AirPrint)

• góra: 20 mm

• dół: 31 mm

• boki: 3 mm

Arkusze (inne)

• góra: 20 mm

• dół: 20 mm

• boki: 3 mm

Obszar wydruku

Papier w rolce

• góra: 3 mm

• dół: 3 mm

• boki: 3 mm

Papier w rolce bez obramowania

• góra: 0 mm

• dół: 0 mm

• boki: 0 mm

Arkusze (AirPrint)

• góra: 3 mm

• dół: 12,7 mm

• boki: 3 mm

Arkusze (inne)

• góra: 3 mm

• dół: 20 mm

• boki: 3 mm

---

3.9. Druk bez marginesów

Zalecane szerokości:

• 515 mm (JIS B2)

• 594 mm (ISO A1)

• 10", 14", 17", 24"

Obszar zadruku:

• 257 mm (JIS B4)

• 297 mm (ISO A3)

• 329 mm (ISO A3+)

• 420 mm (ISO A2)

• 515 mm (JIS B3)

• 8", 12", 15", 16", 18", 20", 22"

• 300 mm, 500 mm, 600 mm

---

3.10. Pojemność podajnika i odbioru

Podajnik:

• rolka: 1 rolka

• arkusze: 1 arkusz

Maksymalna liczba dostarczonych wydruków:

• położenie standardowe: 1 arkusz

---

3.11. Zasilanie i warunki pracy

Zasilanie:

• 100–240 V AC, 50/60 Hz

Pobór mocy:

Domyślne opóźnienie przejścia w tryb uśpienia:

• około 5 minut

Warunki pracy:

• temperatura: 15–30°C

• wilgotność względna: 10–80%, bez kondensacji

---

3.12. Poziom hałasu

---

3.13. Certyfikaty i zgodność

• CE

• UKCA

• CB

• EPEAT GOLD

---

3.14. Wymiary i masa drukarki

Moduł główny + podstawa + kosz (SD-24):

• 978 × 868 × 1060 mm (kosz otwarty)

• 978 × 756 × 1060 mm (kosz zamknięty)

Masa:

• 50,9 kg
  (z uchwytem rolki, bez atramentu i głowicy drukującej)

Wymiary i masa opakowań:

---

3.15. Zawartość opakowania

• drukarka

• 1 głowica drukująca

• kabel zasilający

• 1 zestaw startowych zbiorników z atramentem

• instrukcja instalacji

• ulotka dotycząca bezpieczeństwa / standardowego środowiska

• karta adresowa LFP EUR

• arkusz z ważnymi informacjami

• informacja dotycząca programu PosterArtist WEB

Dołączone oprogramowanie:

• oprogramowanie do pobrania przez Internet
